古代ローマの水道橋も、中世の大聖堂も、現代の超高層ビルも、私たちは「その形だからこそ立っている」建物を見ています。建築の形は、見た目の好みだけで決まったものではありません。重力や地震、熱、光や電波といった自然の性質にどう応えるかを考え抜いた結果、その形に行き着いたのです。この記事では、アーチ、トラス、球体、放物面といった「形」を手がかりに、建築と土木が幾何学をどう利用してきたかをたどります。石の時代は、形の工夫で力をさばくしかありませんでした。やがて鉄とコンクリートが登場し、建築は形の制約から解き放たれます。そして形の知恵は、建築を超えて、熱や圧力、光や電波の扱いにまで広がっていきました。
シリーズについて
本サイトのメインテーマは「暮らしの背後にある仕組みを読み解く」こと。中学・高校理科の知識をベースに、特定の専門に偏らず、物事の骨子を見抜く力を養います。記事は「歴史的背景」「科学的原理」「フィールド（実社会での応用）」の3層構造で構成しています。「なぜそうなったか」「どんな仕組みか」「現実で何が見えるか」。この3視点を揃えることで、断片的な知識を「線や面」へとつなげ、社会を生き抜くための判断の源泉を提供します。
形で力をさばく：石の時代

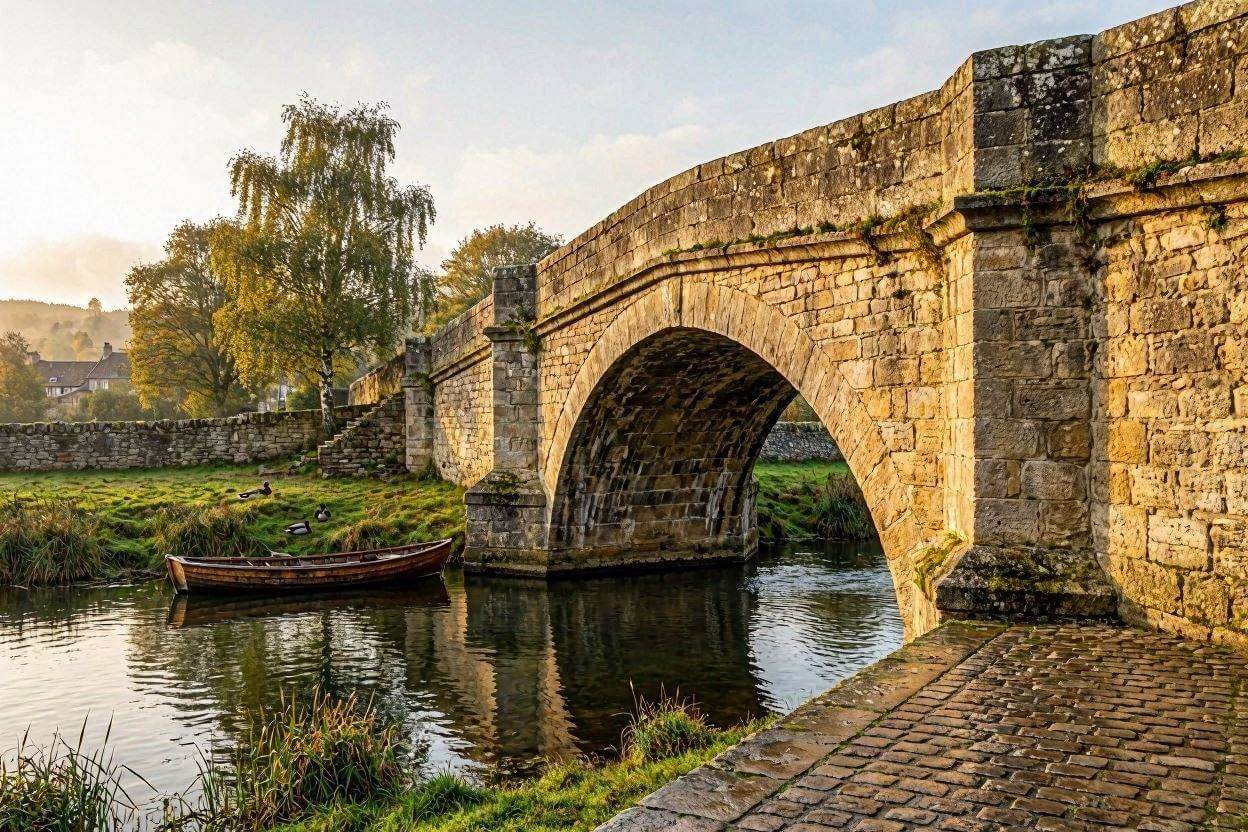

アーチ：重みを斜めに逃がす
建築物は内部に大きな空間をつくりつつも、最終的には全重量を地面へ伝えなければなりません。その方法として人類が最初に辿り着いた答えの一つが「アーチ」でした。
アーチは、上からの重みを、隣り合う石同士が押し付け合いながら斜め下へと逃がしていく仕組みです。これにより、材料にかかる力をすべて「押しつぶされる力（圧縮力）」だけに変えることができます。石や煉瓦は、引っ張られると割れやすい一方、圧縮には強い素材です。アーチは、その性質を最大限に活かした石の時代の発明でした。
ただし、斜めに逃がされた力には、横向きの成分が含まれます。これがアーチの脚を外側へ押し広げようとする力、「水平推力」です。これを受け止められなければ、アーチは脚から開いて崩れてしまいます。アーチの歴史は、この水平推力とどう付き合うかの歴史でもあります。
アーチを組むとき、頂点には「くさび石」と呼ばれる台形の石が最後に挿し込まれます。この一石が収まった瞬間、それまで型枠に支えられていたアーチ全体が自立し、型枠を外せるようになります。
アーチの原型は、ローマ時代以前からありました。古代メソポタミアでは日干し煉瓦を積んだ簡素なアーチが使われ、古代エジプトでも墓室の天井などに小規模なものが見られます。しかし、用途は限られていました。アーチを建築の基幹技術へと押し上げたのは、古代ローマ人です。
ローマ人が使ったのは、コンパスで描いたような「半円アーチ」です。中心から等距離の型枠をつくるだけでよいので施工しやすく、巨大な水道橋やコロッセオが建設されました。その代わり、半円アーチは水平推力が大きいという弱点を抱えています。ローマの建築では、アーチの脚を分厚い壁や橋脚で支えて、この力を押さえ込む必要がありました。壁が厚く、窓が小さいのは、そのためです。
尖頭アーチ：ゴシック建築が壁を光に変えた
12世紀頃、中世ヨーロッパの石工たちは、「もっと天井を高くしたい」「壁を薄くして、大きなステンドグラスから光を入れたい」と願い始めます。
そこで彼らが行き着いたのが、二つの円弧を中央で尖らせて交差させる「尖頭（せんとう）アーチ」でした。アーチを尖らせると、上からの重みが「真下」に近い角度で脚へ伝わります。力の向きが垂直に近づくほど水平推力は小さくなり、壁にかかる横向きの力は大きく減ります。
さらに彼らは、アーチ状の骨組み（リブ）を先に組み、その隙間に薄い石の板を張る「リブ・ヴォールト」という天井構造を発明します。天井を軽くしただけではありません。それ以前のロマネスク様式の教会は、天井の重みを壁全体で受け止める「壁構造」が基本で、壁は分厚く、窓は最小限にせざるを得ませんでした。リブ・ヴォールトは、荷重をリブに集め、細い柱へ流します。壁は構造を担わない「ただの仕切り」になりました。
壁構造から、骨組みで建物を支える「フレーム構造」へ。この転換は、建築史上の革命的な一歩でした。
とはいえ、尖頭アーチにも水平推力は残ります。その余りを処理するために生まれたのが「フライング・バットレス（飛び梁）」です。外壁から離れた場所に独立した柱を立て、そこから斜めに石の腕を伸ばして、壁の高い位置を外側から支えます。水平推力を建物の外で受け止めるこの大胆な構造によって、壁の大部分をステンドグラスに置き換えられるようになりました。
パリのノートルダム大聖堂はフライング・バットレスを備えた代表例です。また、同じパリのサント・シャペルの礼拝堂には、壁面のほぼ全面がステンドグラスで覆われた、光に満ちた空間があります。
懸垂線：ガウディが逆さ吊りで見つけた形
アーチの形を力学的に突き詰めた人物として知られるのが、19世紀末から20世紀にかけて活躍したバルセロナの建築家、アントニ・ガウディです。
紐やチェーンの両端を持って垂らすと、重力に従って自然な曲線を描きます。この曲線が「懸垂線（カテナリー）」です。このとき紐には「引っ張る力」だけがかかり、曲げる力は一切かかっていません。ガウディは、この形を上下にひっくり返して石で組めば、重みを「純粋な圧縮力」だけで受け止める、最も無駄のないアーチになると考えました。
彼は天井から無数の紐を垂らし、建物の重さに比例した小さな砂袋をいくつも吊り下げ、その下に鏡を置いて、上下反転した姿を覗き込みながらサグラダ・ファミリアの構造を検討しました。荷重に応じた曲線を使えば、水平推力を小さく抑えられます。そのためガウディの建築は、石造りとは思えないほど細い柱と、複雑に入り組んだ曲面で構成できたのです。
「荷重に合わせて曲線を選ぶ」という考え方は、現代の吊り橋にも生きています。ただし、吊り橋のケーブルは懸垂線ではなく、放物線に近い形になります。その理由は、後半の「放物面」の項で説明します。
アーチダム：水圧を両岸の岩盤へ
アーチの力学は、建築だけでなく、巨大な水圧を受け止める土木の世界でも真価を発揮しました。その代表が「アーチダム」です。
ダム湖の水は、常に下流側へ向かって巨大な圧力をかけ続けます。「重力式ダム」は、堤体そのものの重さで水圧に対抗するため、大量のコンクリートを必要とします。一方、アーチダムは上流側に凸となる湾曲した形をとり、水圧をアーチ作用によって両岸の頑丈な岩盤へ伝えます。
堤体の内部は圧縮力で支え合う形になるため、重力式ダムよりも少ないコンクリートで水圧を受け止められます。ただし、両岸の岩盤が水圧を受け止められることが前提です。谷幅が狭く、岩盤の堅い地形でなければ成立しません。自然の地形と力学を組み合わせた、アーチの土木への応用形と言えます。
トラス：三角形の骨組み
空間を効率よく覆うもう一つの強力な手段が、「トラス構造」です。
四角形などの多角形は、角の接合部が固定されていないと、横からの力で簡単に変形してしまいます。一方、三角形は、3つの辺の長さが決まれば形がただ一つに定まり、接合部が自由に回るピン（関節）のままでも変形しません。三角形は、骨組みをつくる際の最も安定した基本単位なのです。
トラス屋根や鉄塔、トラス橋では、骨組み全体を三角形の組み合わせで構成します。すると、各部材にはほぼ「引っ張る力」か「押す力」だけがかかり、曲げる力はほとんど生じません。細い部材でも大きな荷重を支えられるのは、そのためです。
形から解放される：鉄とコンクリートの時代
ラーメン構造：接合部で形を保つ
石のアーチは、圧縮力だけで成り立つ形をひたすら探してきました。それに対し、鉄とコンクリートという新しい素材は、曲線に頼らなくても、まっすぐな柱と梁で大きな空間をつくる道を開きました。その象徴が、「ラーメン構造」です。ラーメンとは、ドイツ語で「額縁」を意味します。
柱と梁をピンで留めただけの枠は、横から力が加わると、平行四辺形のように変形して倒れてしまいます。そこでラーメン構造では、溶接やコンクリートの一体打ちによって柱と梁の接合部をしっかり固定し、角度が変わらないようにします。枠全体が一体となって変形に抵抗するため、地震や強風による横からの力（水平力）にも耐えられます。
ただし、ここでアーチとは違う問題が生まれます。ラーメン構造の梁は、上から荷重を受けると、上側が圧縮され、下側が引っ張られます。材を曲げようとするこの力を「曲げモーメント」と呼びます。石や煉瓦は引っ張りに弱いため、ラーメン構造は石では成り立ちません。
圧縮に強いコンクリートと、引っ張りに強い鉄筋を組み合わせた「鉄筋コンクリート」、あるいは鉄骨が登場して、初めて実現した構造です。ここで建築は、圧縮力だけに頼る世界から、引っ張りも曲げも扱う世界へ踏み出しました。
耐震・制震・免震：地震にどう向き合うか
ラーメン構造だけでは、超高層ビルのような大きな建物の水平力には対応しきれません。そこで実際の建物では、壁全体で水平力を受け止める「耐震壁」や、柱と梁の間に斜め材を入れて三角形をつくる「ブレース」を組み合わせます。トラスの三角形が、ここでも使われているのです。
ラーメン構造は、柔軟に変形しながら力を吸収する「粘り」を持ちます。耐震壁やブレースは、変形そのものを抑える「硬さ」を持ちます。この二つをどう組み合わせるかが、構造設計の核心の一つです。ここまでが、「硬さで耐える」耐震の考え方です。
これとはまったく違う発想が、「制震」と「免震」です。制震は、建物内部にオイルダンパーなどの装置を組み込み、揺れのエネルギーを吸収します。免震は、建物の基礎部分に積層ゴムなどの柔らかい支承を挟み、地面の揺れを建物に伝わりにくくします。地面と建物を切り離すことで、建物はゆっくりと水平に動くだけで済み、内部の人や設備への被害を大きく減らせます。
「硬さで耐える」耐震、「揺れを吸収する」制震、「揺れを伝えない」免震。日本のような地震国では、この三つのアプローチの組み合わせが、超高層建築の地震対策を支えています。
形で性質を操る：球体と放物面
ここまでは、力をどう流すかという話でした。しかし、立体の形そのものが、強さや熱、光や電波の振る舞いを決めてしまう場合もあります。その代表が「球体」と「放物面」です。球体は「どの方向にも同じ」形、放物面は「ある一方向に向けて集める」形。対照的な二つの形から、形の選び方に込められた工学の考え方を見ていきます。
球体：表面積が最小の形
球体には、「同じ体積をもつ立体のうち、表面積が最も小さい」という幾何学的な性質があります。シャボン玉や水滴が丸くなるのは、表面張力が表面積を小さくしようとするためです。表面積が小さいということは、外部と接する面積が小さいということ。これは、工学的には二つの利点につながります。
一つ目は、熱の出入りが少ないことです。熱は表面を通って出入りするので、同じ容量なら、表面積が小さいほど、外から侵入する熱も、内から逃げる熱も少なくなります。LNG（液化天然ガス）などを貯める球形タンクが使われるのは、この性質が理由の一つです。極寒の地の半球状の雪の家（イグルー）が暖かさを保てるのも、同じ理屈で説明できます。
二つ目は、圧力に強いことです。球形の容器は、内側から圧力を受けても、殻の全面に均等な引っ張りがかかり、材を曲げる力がほとんど生じません。材料を無駄なく使えるのです。同じ直径、同じ内圧の容器で比べると、球形に必要な板の厚さは、円筒形の約半分で済みます。高圧ガスの貯蔵に球形タンクが選ばれるのは、そのためです。
外側から圧力を受ける場合も同様です。深海調査船「しんかい6500」の乗員室（耐圧殻）が球形なのは、水圧を殻全体で均等に受け止めるためです。初期の有人宇宙船にも球形が採用されました。ソ連のボストーク宇宙船の帰還カプセルは球形です。ただし、宇宙船の形は、内圧への強さだけでなく、打ち上げや大気圏再突入の条件にも左右されるため、現在の有人カプセルには球形以外の形も多く使われています。
電波を通す覆い：レドーム
気象レーダーなどを覆う「レドーム」にも、球形に近いドーム形状がよく使われます。ここで重要なのは、熱ではありません。レドームの役割は、アンテナを風雨や雪から守りつつ、電波を通すことです。
アンテナは、回転しながらあらゆる方向へ電波を送受信します。球形のドームなら、どの方向でも覆いの厚みや電波の入射角がほぼ同じになり、方向によって性能が変わりません。風の力を受けにくいことも、大型のレドームでは利点です。
球体の弱点と、三角形による解決
一方、球体には弱点もあります。床が平らでないため内部空間を使いにくいこと、曲面を正確につくるのに手間がかかることです。建築に使われる球面は、多くの場合「半球のドーム」であり、完全な球体で人が暮らす例は多くありません。
この施工の難しさに対する一つの答えが、バックミンスター・フラーの「ジオデシック・ドーム」です。球面を多数の三角形に分割し、細い棒材を三角形に組み上げることで、球に近い大空間を軽い骨組みでつくります。先に見たトラスの三角形が、ここでも活躍しているのです。
放物面：一点に集める形
放物線は、ボールを投げたときの軌跡として知られる曲線です。この放物線を、対称軸のまわりに回転させてできる曲面が「回転放物面」で、お椀のような形をしています。
この曲面には、工学にとって非常に重要な性質があります。軸に平行に入ってきた光や電波が、すべて「焦点」と呼ばれる一点に集まるのです。逆に、焦点に置いた光源から出た光は、反射して軸に平行なビームになります。
衛星放送を受信するパラボラアンテナは、その名のとおり放物面です。遠くから届く微弱な電波を広い面で集め、焦点に置いた受信機に集中させます。反射望遠鏡の主鏡や、太陽光を集めて調理するソーラークッカーも、同じ原理です。自動車のヘッドライトや懐中電灯は逆の使い方で、焦点に置いた光源の光を、前方へ平行に照らします。
では、なぜ球面ではなく放物面なのでしょうか。球面の鏡では、軸から離れた位置に当たった光ほど、焦点からずれた場所に集まってしまいます。これを「球面収差」と呼びます。放物面なら、軸に平行な光は理論上すべて一点に集まるため、収差が生じません。ただし、放物面は球面より加工が難しいため、小さな鏡や精度を問わない用途では、球面で代用する場合もあります。
ちなみに、水を入れた容器をゆっくり回転させると、水面は自然に回転放物面になります。遠心力と重力のつり合いが、この曲面をつくるのです。この原理を利用した「液体鏡」という望遠鏡も研究されています。
放物線と構造：吊り橋のケーブル
放物線は、構造の世界にも登場します。ケーブルが自分の重さだけで垂れ下がれば懸垂線になりますが、吊り橋では、橋桁の重さがケーブルに水平方向へ均等に伝わります。荷重が水平方向に均等に分布しているとき、ケーブルの形は放物線になるのです。
同じ理由で、荷重が水平方向に均等に分布するアーチも、放物線の形にすると、曲げる力が生じにくくなります。懸垂線は「自分自身の重さ」、放物線は「水平方向に均等な荷重」に合った曲線と整理できます。どちらも、荷重に合わせて曲線を選ぶ、という考え方は同じです。
双曲放物面：直線でつくれる曲面
放物面の仲間に、「双曲放物面」があります。馬の鞍のように、ある方向には下に凸、別の方向には上に凸の形をした曲面です。
この曲面の特徴は、曲面でありながら、直線を並べるだけでつくれることです。コンクリートの型枠に直線の材を使えるので、施工しやすくなります。メキシコの建築家フェリックス・キャンデラは、この曲面を使い、薄いコンクリートの殻で大空間を覆う建築をいくつも設計しました。曲面全体で力を受け持つため、厚みが数センチ程度の屋根でも成り立ちます。
まとめ：形は「何をさせたいか」から選ばれる
ここまでの流れを振り返ると、建築構造の歴史とは、人類が扱える「力の種類」と、形に託せる「役割」を、少しずつ増やしてきた歴史だと言えます。
石の時代は、素材の性質上、圧縮力だけで構造を完結させる必要がありました。ローマの半円アーチは、大きな水平推力を分厚い壁で押さえ込みました。ゴシックの尖頭アーチとフライング・バットレスは、水平推力を減らし、残りを骨組みと外部の腕で受け流しました。ガウディのカテナリーアーチは、荷重に応じた曲線によって、水平推力そのものを小さく抑えました。同じ原理はアーチダムに生かされ、トラスは三角形によって、部材に引っ張りと圧縮だけを受け持たせる方法を示しました。
そこへ鉄とコンクリートが登場し、人類は初めて「引っ張り」と「曲げ」を構造の主役として扱えるようになりました。ラーメン構造が生まれ、建築は曲線の制約から解放されます。石造りの重厚な聖堂から、薄く軽やかなガラスの超高層ビルへの変化は、この転換が生んだものです。
一方で、形の知恵は力の扱いにとどまりませんでした。球体は熱と圧力を、放物面は光や電波を、その形のもつ性質によって操ります。アーチも、トラスも、球体も、放物面も、見た目の好みで選ばれたのではありません。「何をさせたいか」から、導かれた形なのです。
